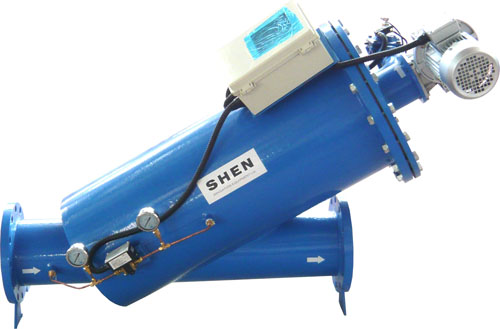

全自动Y型自清洗过滤器


详细介绍


工作原理

HK-YG全自动Y型过滤器主要包括:壳体、滤筒(过滤污物)、清洗机构(包括清洗刷、刷洗滤网)、控制器(收集并比较压差信号,输出控制信号)、清洗电机(接受控制信号,提供清洗机构所需动力)、电动球阀(接受控制信号,排出污物)

      智能型自控过滤器其内部结构为猪鬃毛刷或不锈钢丝刷及不锈钢滤网和传动件组成。由传动电机和电动阀自动完成清洗排污。操作方式为自动运行(亦可手动运行),具有压差和定时自动排污双重功能。其自动化部分采用PLC可编程控制器。

      当水流经过过滤器时,水中的机械杂质被过滤网拦截,当滤网表面积聚的杂质增加而合压差达到0.04MPa时。压差开关即发出信号,同时PLC即发出指令,传动电机启动,排污阀打开,沉积在滤网中的杂质被转动的刷子刷下,从排污口排出。整个刷洗排污过程无须人员操作,无须停机。同时,该设备还设有定时清洗排污和手动清洗排污功能,保证在任何情况下出水的可靠。至此,HK-YG全自动Y过滤器实现系统在不停机的情况下达到过滤效果,保证整个系统正常运行。

HK-YG全自动Y型过滤器性能特点
单台流量: 15-450m3/h,大流量可由多个单机并联
小工作压力: 0.2MPa
大工作压力: 1.0MPa1.6MPa
高工作温度: 75
过滤精度: 300-3500微米
控制方式压差时间及手动

清洗时间: 20-60
清洗机构转速: 14-20rpm
清洗压损: 0.01-0.08MPa
控制电压交流220V
工作电压三相380v,50HZ

液晶显示界面,人性化设计操作简便

技术参数及外形尺寸

型号

YG-50

YG-80

YG-100

YG-150

YG-200

YG-2 50

管径(mm)

50

80

100

150

200

2 50

过滤流量(m3/h)

20

50

80

150

300

450

过滤面积(cm2)

2750

2750

2750

4150

7500

7500

排污阀DN(mm)

25

25

25

32

50

50

一  次清洗水量(L)

60

60

60

90

160

160

电机功率(KW)

0.55

0.55

0.55

0.55

0.55

0.55

重量(Kg)

50

56

71

130

260

300

YG过滤器安装示意图


型号

YG-50

YG-80

YG-100

YG-150

YG-200

YG-250

D(mm)

220

220

326

426

426

526

A(mm)

655

675

710

975

1000

1100

A(mm)

1000

1000

1000

1800

2000

2100

B(mm)

650

700

750

950

1000

1100

L(mm)

300

300

300

340

365

365

G(mm)

320

320

320

430

550

550
