管道过滤器

您当前的位置:首页 > 产品中心 > 管道过滤器

磁性过滤器

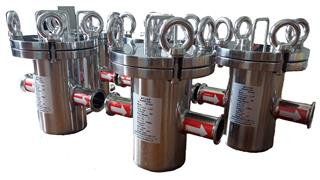

磁性过滤器

详细介绍

\
SXC磁性过滤器由采用高矫顽力的强磁性材料与阻拦滤网组合而成,吸附力是一般磁性材料的十,具有在液流冲击或高流速状态下,吸附铁磁性污染物的能力,并能克服在高速大冲击下冲下的铁磁性污染物重新被吸附住,从而避 免了液压元件的卡死或磨擦付的磨损,延 长液压元件及液压系统的使用寿命,增 强液压系统的可 靠 性。它的中间为一圆筒式磁铁,磁铁外部为非磁性材料做成的罩子,罩子外面绕着数只铁环,铁环由铜条连接,每只铁环之间保持一 定的间隙。当液压介质中的铁磁性杂质经过铁环间隙时,则被吸附在铁环上,从而起到滤除作用。为便于清洗,铁环分为两半,当杂质将间隙堵塞时,可将铁环取下清洗,然后装上反复使用。
滤芯情况
磁性滤芯还可以与其它滤材组成组合滤芯,用于回油路上的纸质滤芯过滤器。其中滤纸滤芯由内、外筒及夹在中间的机油滤纸粘接而成。内外筒由薄钢板卷成,板上冲有许多通油圆孔;滤纸折成星状,以增 大过流面积。滤芯的中间拉杆上装有许多磁环和尼龙隔套组成的磁性滤芯。需要过滤的液压介质先经过磁性过滤,然后由里向外经过纸质滤芯滤除。当滤芯严重堵塞时,过滤器进油 压力升高,于是压缩弹簧,滤芯下移,油液经滤芯和座之间直接通油箱,以保 护滤芯不致被压破。
技 术参数

型号
Model
SXC
  环境温度
Ambient Temperature
CS:-30℃~+350℃
SS:-80℃~+480℃
规格
Size
DN32~500 GB81~59
PN 0.6~5.0   FF  RF
  螺帽螺栓
Bolt/Nut
20# 304 304L 316 316L
壳体材质
Body
A3 304 304L 316 316L H6衬里
连接方式
Jonit Type
法兰连接 对焊连接 螺纹连接
 Flange ButtWelding Threaded
过滤精度
Pore size
10~300(目/in)
法兰标准
Flanges
HG GB SH HGJ J B ANSI  JIS
密封垫片
Diaphragm(P/V)
丁晴橡胶  聚四氟乙烯 金属垫片
N B R PTFE Metal Gasket
设计检测标准
Manufacture Inspection
GB150-98      HGJ532-91
滤芯材质
Element
304  304L  316  316L
外表Coating
  CS:Paint      SS:No Paint

产品尺寸

DNinDL
401-1/2159460
502159460
803273574
1004377678
1506500916
20087001120
2 50108001220
300121000142

磁性过滤器的特点

1、其表此高可达到一万二千高斯,且采用磁棒组成;
2、除 去0.5~60μm细微颗粒杂质;
3、磁性过滤器其表面的光滑度可达到我们的要求;
4、除铁性能好且吸附能力强,方便清洗铁屑;
5、其材料采用钕铁硼,相比较一般的磁性材料,其磁力要高于5~20。

产品应用
本公司的过滤器具有结构紧凑、过滤能力大、压损小、适用范 围 广、维护方便、价格低廉等优点,其主要适用的物料有:
化工、石油化工生产中弱腐蚀性物料,如:水、油品、氨、烃类等。
化工生产中的腐蚀性物料,如:烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
制冷中的低温物料,如:液甲烷、液氨、液氧和冷剂。
食品生产中有卫生要求的物料,如:啤酒、饮料、乳制品、糖浆等。

注意事项

1、清理时,抽出的磁棒盖不能放在金属物体上止损坏磁棒。
2、抽出磁棒置于清洁场所,磁棒套管内不能有积水。
