管道过滤器

您当前的位置:首页 > 产品中心 > 管道过滤器

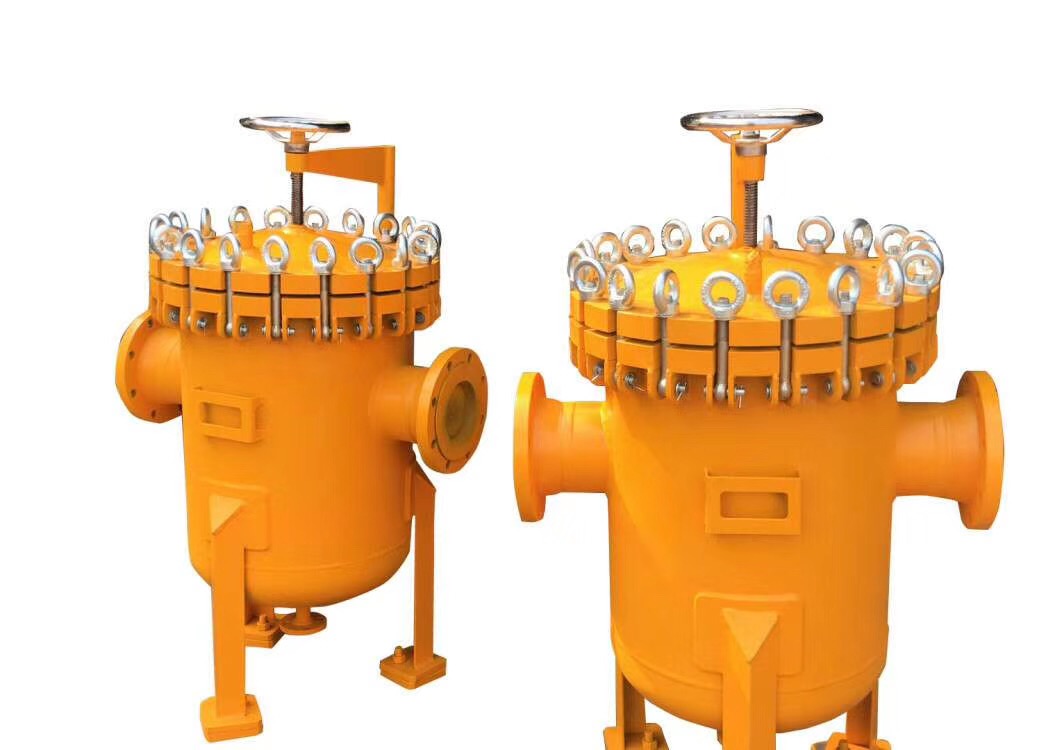

篮式过滤器


详细介绍

\     \
       篮式过滤器主要由接管、主管、滤篮、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用维护极为方便。本厂的篮式过滤器可以根据客户的实际使用情况进行设计。
技术参数
型   号HK-SED  HK-SWD工作压力0.6MPa-25MPa 150LB-600LB
口径规格DN25~DN600工作温度-80℃-300℃
壳 体
材 质
Q235B、 Q345R、16MnR、304、304L、316、316L、碳钢衬F4(F46、PO)过滤精度
5~1000um
滤芯材质304、304L、316、316L、F4、F46连接形式法兰、对焊、螺纹
滤芯形式冲孔板+不锈钢丝网滤芯法兰标准HG GB SH HGJ JB ANSI JIS
密封垫片丁晴橡胶、四氟橡胶、金属缠绕垫
设计标准GB150-2011  HGJ532-91   HG21637-91
附 注由于过滤器的结构形式不一,可按照客户的要求非标制作;具体使用条件以过滤器设计条件为准。

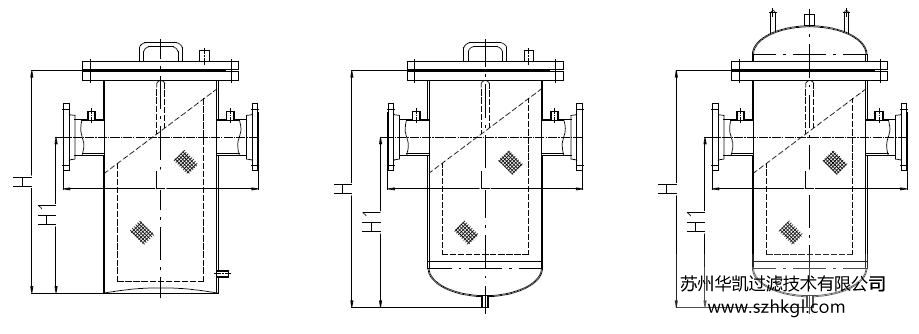

         SED-I直通平底篮式                          SED-II直通弧底篮式                        SED-II直通封头弧底篮式
\

公 称通 径(DN)DH1HL有效过滤面积

堵塞规格连接形式
651331743643730.0461ZG3/8’’法兰
对焊
螺纹

801592144173990.0690ZG3/8’’
1002192725084890.1077ZG3/8’’
1252733456175130.1759ZG3/8’’
1503254047245650.2910ZG3/4’’
2003774467936150.4076ZG3/4’’
2504264958936600.5017ZG3/4’’
3004785639977200.6800ZG3/4’’
5007001060193011001.200ZG1’’

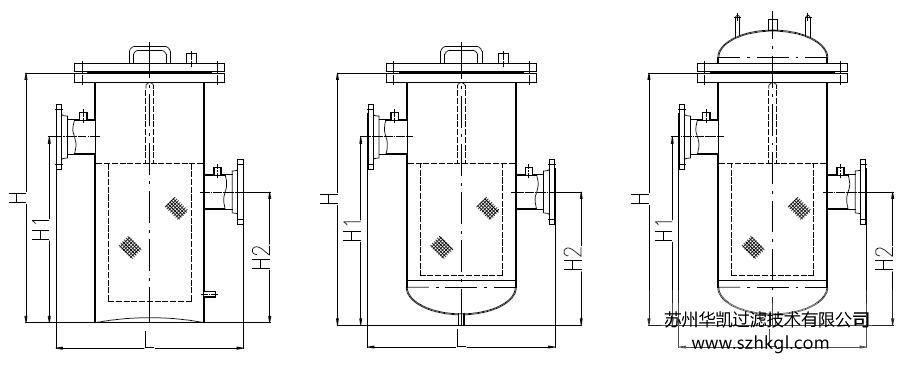

        SWD-I高低平底篮式                        SWD-II高低弧底篮式                      SWD-III高低封头弧底篮式
\

公称通径
  (DN)
DH1H2HL有效过滤面积

堵塞规格连接形式
652193302005554590.1283ZG3/8’’法兰
 对焊
 螺纹

802193302005554590.1283ZG3/8’’
1002734202456805150.2861ZG3/8’’
1252734202456905150.2861ZG3/8’’
1503254952857955750.4487ZG3/4’’
2004266103409757100.7944ZG3/4’’
25047872039511257951.2593ZG3/4’’
30052982044512758701.4846ZG3/4’’
5007001050850191010803.55ZG1’’
主要适用的物料有:
化工、石油化工生产中弱腐蚀性物料如:水、油品、氨、烃类等。
